随着汽车智能化与新能源化的飞速普及，电动侧滑门、电吸门、半隐藏式门把手以及智能车窗等自动化配置已然成为中高端车型的标配。然而，在提升用车便捷度的同时，自动系统的“安全性”始终是车企与终端用户最为关注的核心体验。

传统防夹系统多依赖电机电流检测或霍尔传感器，通过检测电机转速变化或电流突变来判断是否夹物，属于物理接触后防夹，往往需要在挤压物体产生一定阻力（50N~100N）后才能触发防夹功能。这种“接触式”的迟钝响应，极易在儿童夹伤事故或雨水等极端场景下引发安全隐患与产品失效。

在此背景下，基于电容场变化原理的电容式防夹技术应运而生，可在人体接近防夹胶条但尚未真正挤压时（微小距离）实现“未触先知”的预警和反向停转保护，安全性大幅提升，补齐整车的被动安全防护能力，成为了下一代智能车门安全防护的绝对主流。

尽管“非接触式”的电容防夹技术体验极佳，但在实际落地与批量交付过程中，车企及一级供应商(Tier1)正面临着诸多棘手的技术挑战：

●  水或冰雪干扰：汽车运行环境极其复杂，常面临雨水、洗车、凝露、积雪等极端场景。水对电容信号的干扰远大于人体，极易造成电容基线剧烈漂移，引发车门“误防夹”（关不上门）或直接失效（不防夹）。

●  温湿度漂移：汽车工作温度跨度大(-40℃~125℃)，不同温度下防夹条的物理形变与电气特性变化对触摸信号检测提出了极高的要求。

车内高压逆变器、大功率电机运转以及无线通信设备带来的传导干扰与辐射干扰非常复杂。防夹胶条采集的电容信号往往在pF（皮法）甚至fP（飞法）级别，微弱的信号极易被噪声淹没。

车门结构、防夹胶条材质（如导电橡胶、金属嵌件等）差异显著。传统通用触摸检测MCU方案开发周期长、调参复杂，系统综合BOM成本高，且不同结构形态的车型不具备量产可复制性。

在防夹工作状态下，防夹系统既要准确识别出薄、小物体，比如儿童手指，又要避免雨水等导致的“假防夹”或“失效”，同时系统必须维持极短的检测、判断时间以确保防夹系统快速响应，三者之间存在矛盾。

面对上述行业痛点，泰矽微深度立足汽车安全应用场景，重磅推出防夹专用检测芯片TSP007。该芯片专为车载防夹胶条及接近检测系统打造，通过“高性能AFE（模拟前端）+ 硬件防水模块+智能算法”的深度融合，彻底打破行业性能瓶颈。

TSP007集成了高精度、高信噪比(SNR)的电容检测模拟前端，采用基于电荷平衡原理的高性能自容式电容检测技术，可在极轻微的接近状态下快速捕获微小电容变化。无论是儿童手指接近、人体肢体阻挡还是障碍物靠近，均能实现快速识别，真正做到防患于未然。

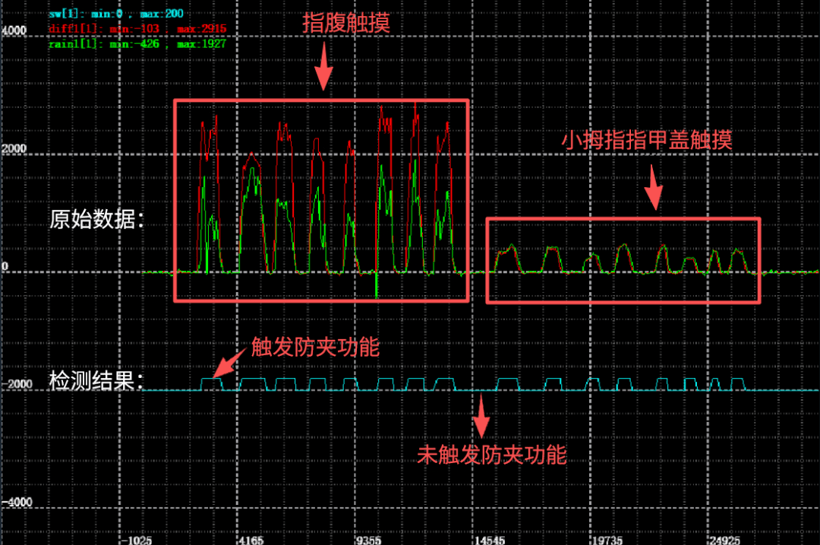

▲ 正常触摸波形

针对车载复杂的环境变化，TSP007内置了泰矽微自主研发的硬件防水模块、动态环境自适应算法与环境基线追踪技术。在面对雨水冲刷、表面凝露或极寒冻结等场景时，芯片能有效识别“液态水”与“人体障碍物”的信号特征差异，极大降低误触发率，保证防夹功能的稳定可靠。

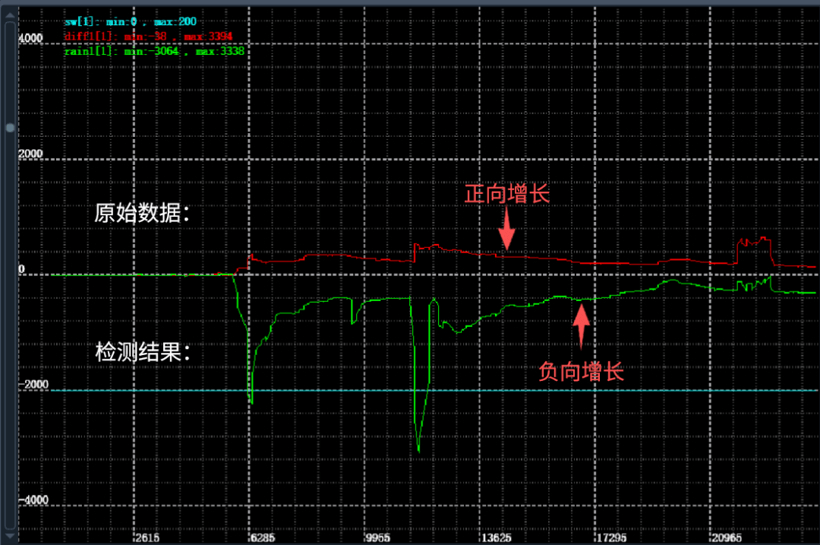

▲ 冲水波形

在“正常触摸波形”和“冲水波形”中：

●  红色迹线：人体触摸检测迹线；

●  绿色迹线：水质检测迹线；

●  蓝色迹线：防夹功能触发迹线。当触发防夹功能时，信号正增长，当未触发防夹功能时，信号无增量变化。

在无水的条件下，人体、水质检测到的信号量都是正向增长的；在有水的条件下，人体触摸检测信号是正向增长的，水质检测信号是负向增长的。

通过泰矽微自有多频谐波检测专利技术，能够从根本上有效识别出水和人体，有效杜绝“假防夹”（关不上门），同时在有水流的情况下，也能保证防夹功能的稳定可靠，避免防夹失效（不防夹）。

通过车规级硬件架构设计，采用泰矽微自有专利电容检测技术，可以极大限度地隔绝电源线上的噪音，以及加入动态多频扫描技术，TSP007具备极强抗干扰能力，确保在复杂的车载电磁环境下依然能稳定工作。

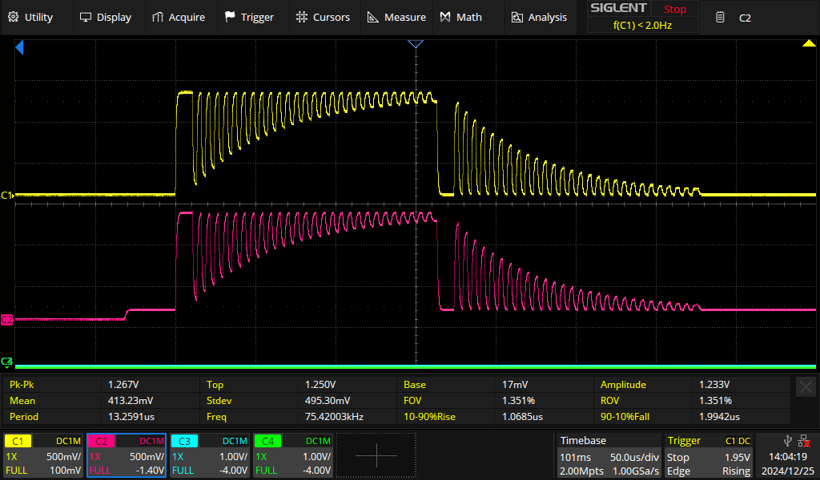

▲ 电容检测波形

TSP007采用了高集成度设计，芯片内部集成了高压LDO和LIN收发器。单芯片即可完成信号采集、数据预处理及逻辑判断，大幅精简了PCB外围电路设计，极大的降低了电子元器件的BOM成本。

TSP007集成LIN收发器，在不增加电子器件成本的条件下，支持OTA升级功能，方便对软件进行升级，有效降低成品报废率。

TSP007的产品特性

●  ARM Cortex-M0内核，48MHz主频，64KB带ECC校验Flash、4KB SRAM，保障功能可靠性

●  工作电压5.5V-18V，支持40V抛负载电压

●  供电VS引脚满足ISO7637、ISO16750车载浪涌瞬态标准

●  集成高压LDO，片内完成电源转换，减少外围器件

●  集成5个通道高灵敏度电容防夹检测通道，搭载硬件屏蔽电极模块，支持调频抗干扰，抑制雨水、洗车水流、凝露带来的误触发

●  支持9路GPIO

●  14位SAR ADC，电容采样率高达500KSPS

●  支持失调电压补偿的单级PGA，1x-16x可调增益

●  支持4路16 bit PWM

●  支持UART串口通信接口

●  片内集成LIN收发器物理层

●  LIN数据链路层符合LIN2.x和J2602标准

●  LIN接口支持115Kbps高速模式和20Kbps常规模式的切换，支持LIN Bootloader在线升级

●  内部集成温度传感器，室温精度范围±3°C

●  独立的SWD高速烧写接口，用于产线的快速烧录，大幅提高生产效率

●  封装DFN16 3mm*4mm

●  AEC-Q100 Grade 1，Tj=-40°C~150 °C

●  精简外围电路，降低系统BOM成本，缩小PCB占位，便于布置于车门、尾门、前盖狭小腔体内部

软硬件开发包及技术支持

泰矽微TSP007防夹专用芯片的相关配套文档，具体可通过sales@tinychip.com.cn咨询。

安全无小事，细节见真章。汽车自动化的上半场是“功能普及”，下半场则是“极致体验与安全可靠”。泰矽微专用检测芯片TSP007的推出，不仅为汽车行业提供了一款高性能、高可靠的本土化专用防夹芯片，更助力各大车企与Tier1伙伴摆脱“假防夹”或失效，共同打造更安全、更智能的下一代移动出行空间！
